Camme spaziali con cedente a bilanciere,
intermittori cilindrici e globoidali
Rispetto al caso delle camme a tamburo con cedente a punteria, cambiano solo alcuni dati geometrici

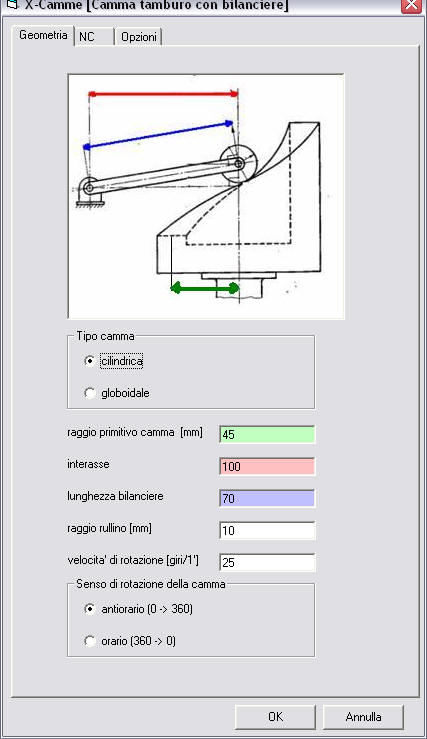

Se la camma è cilindrica (tipo camma = cilindrica)
La lunghezza del bilanciere è la distanza fra il centro del rullino e il fulcro della leva, blu nella figura seguente.
L’interasse camma – bilanciere è il valore della quota rossa. Non è da confondere con la proiezione del bilanciere…
In genere il bilanciere è più lungo dell'intersse
Anche per questo tipo di camme i file per la macchina utensile sono tre.
Per realizzare camme desmodromiche, calcolare i due profili cambiando solo l’inclinazione iniziale del bilanciere.

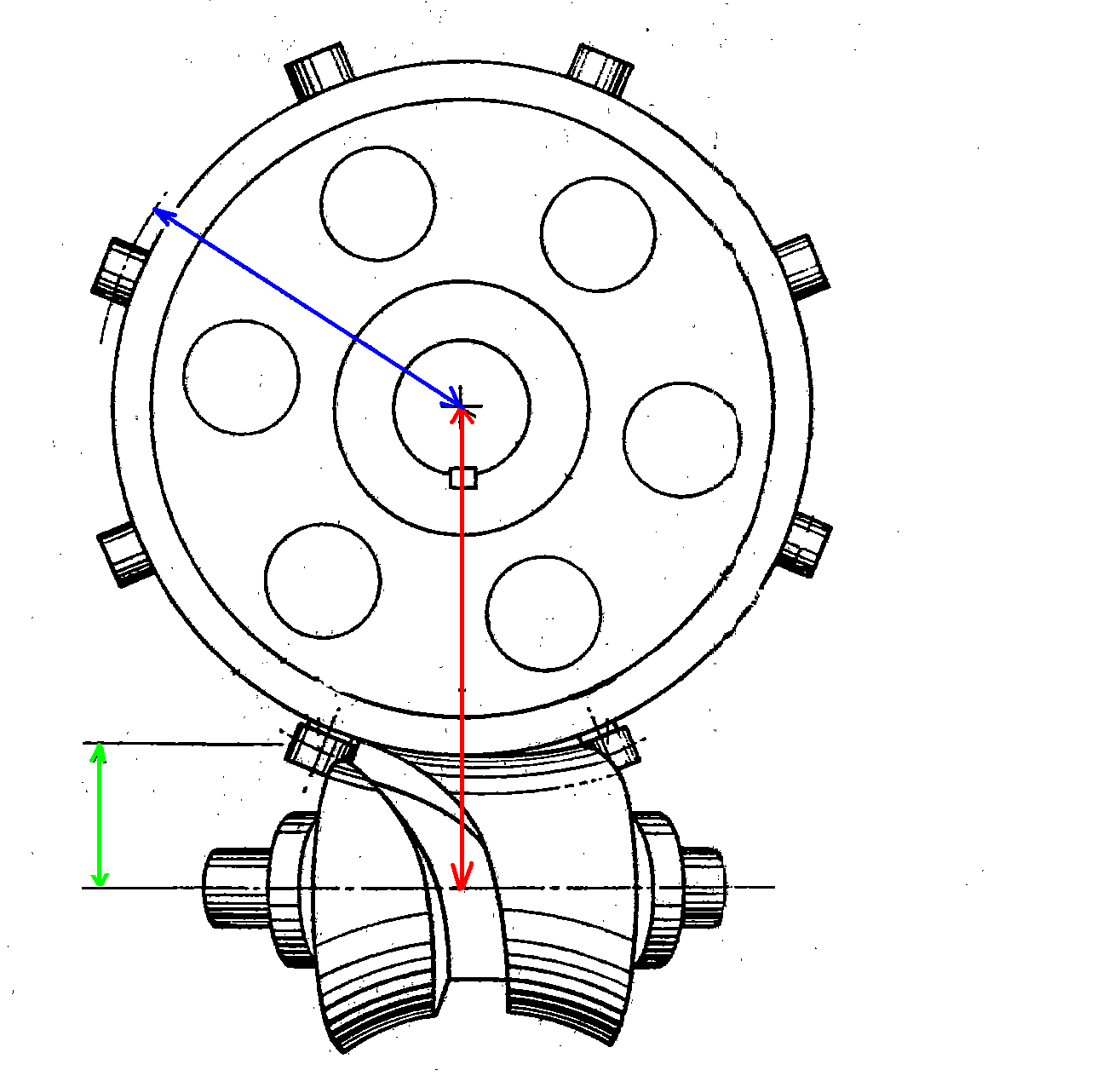

Se la camma è globoidale (tipo camma = globoidale)
La lunghezza del bilanciere è il valore della quota blu.
L’interasse camma – bilanciere è il valore della quota rossa.
Il raggio della camma è il valore della quota verde.
In genere il bilanciere è più corto dell'interasse

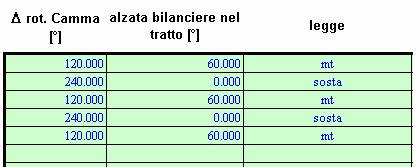

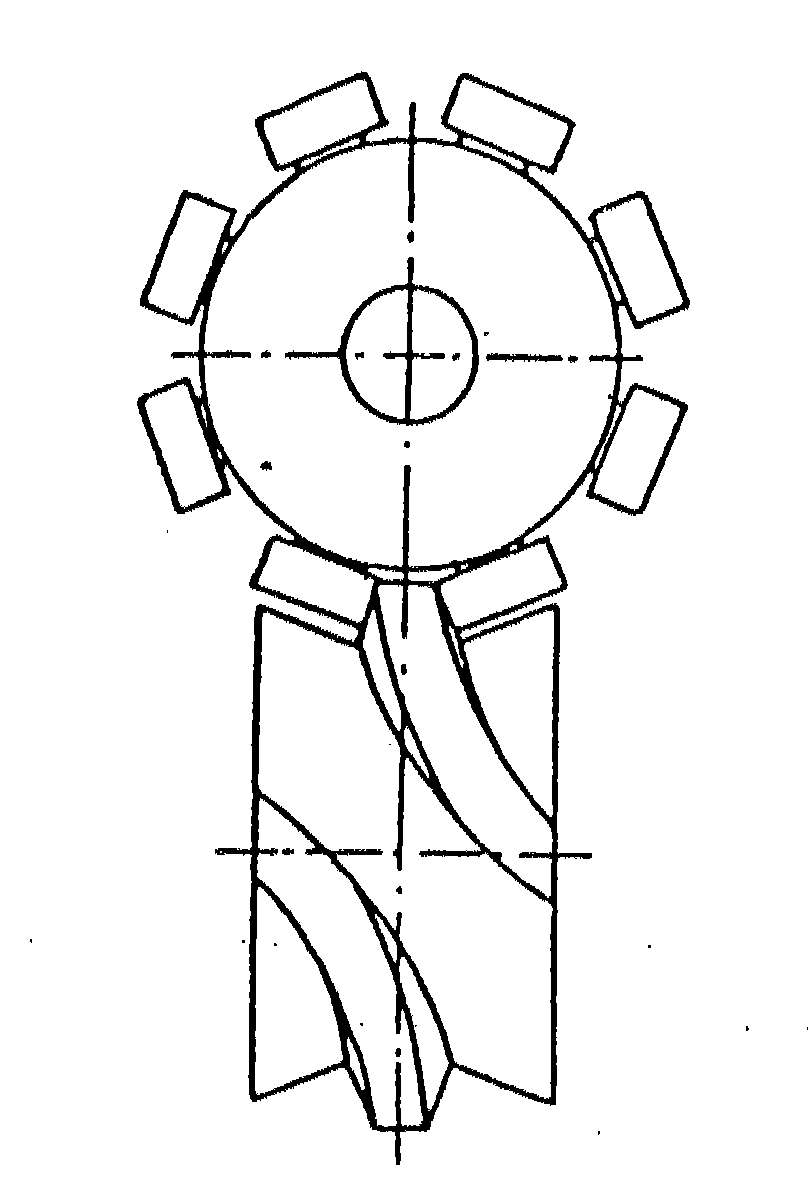

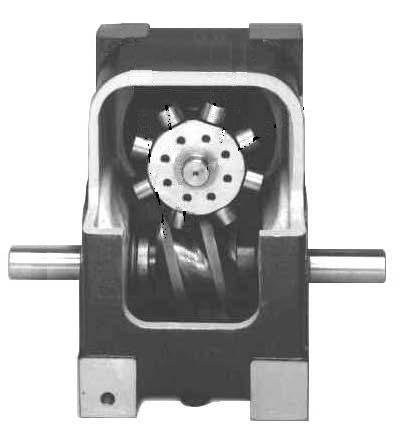

Per realizzare intermittori, ripetere le leggi di moto in modo che siano in presa più rullini contemporaneamente.
