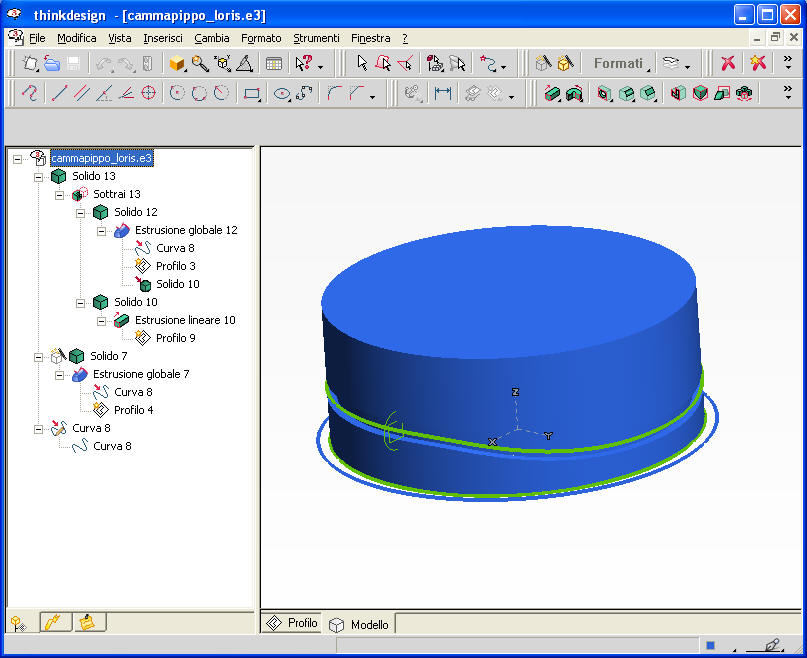

Camme a tamburo su
thinkDesign
Per disegnare una camma a tamburo su solidworks
ci sono due metodi
- automatico: genera una camma cilindrica come lamiera avvolta
- manuale: utilizza le spline per file di punti
Selezionare dal menu X-Camme di Excel Disegna su CAD | thinkDesign

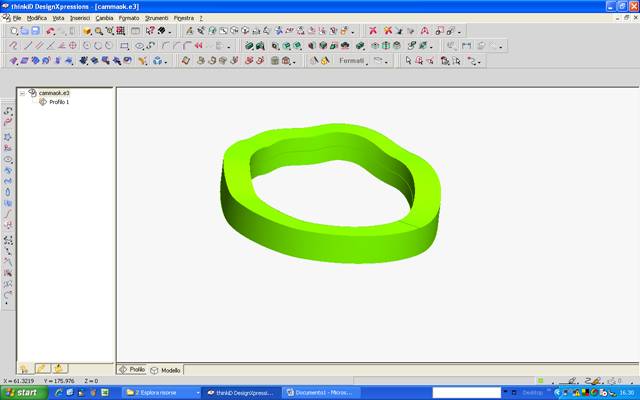

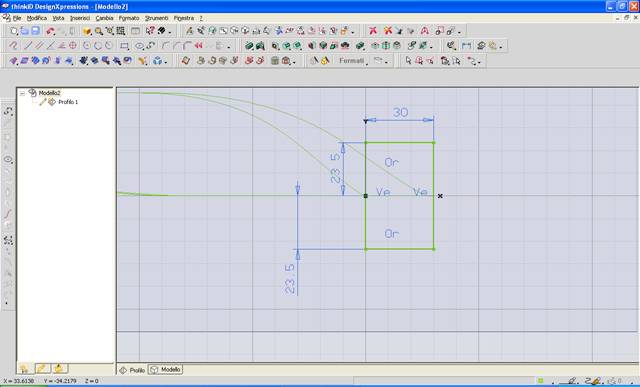

verrà creato un nuovo file di parte di thinkDesign con la camma
lanciare thinkDesign

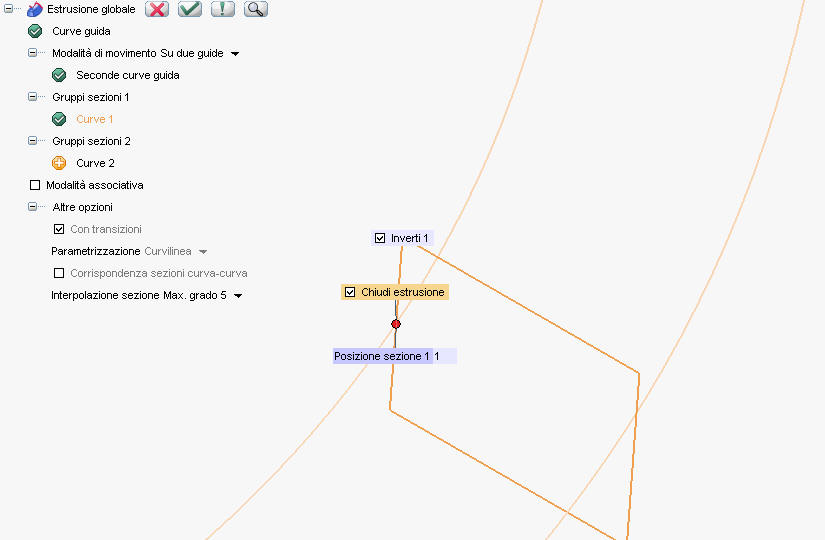

usare modalità associativa per vedere curve e superfici nell’albero delle feature

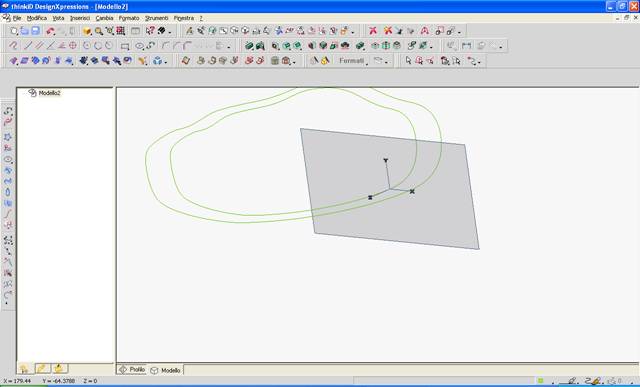

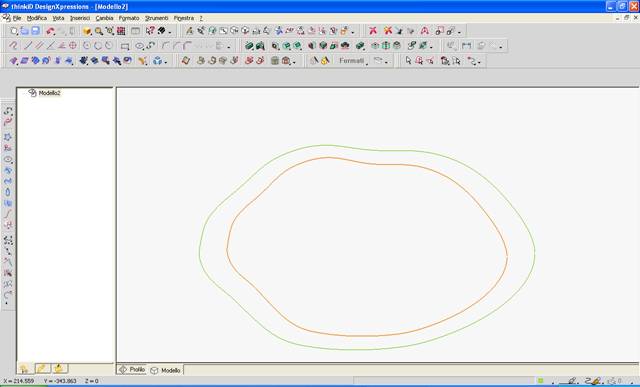

Inserire le due curve da file *_est.pt e *_int.it
dove * è il nome del file xls (queste curve hanno il punto iniziale e finale con le stesse coordinate)

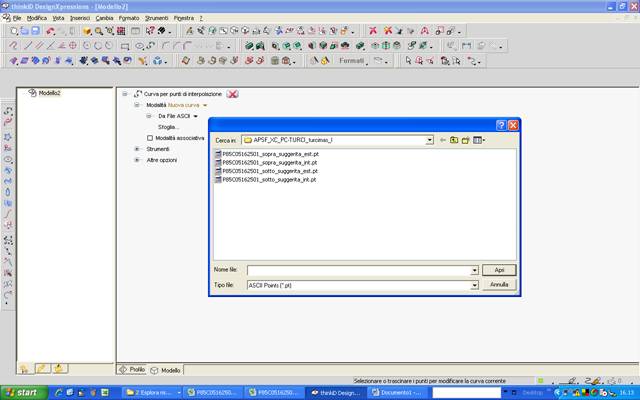

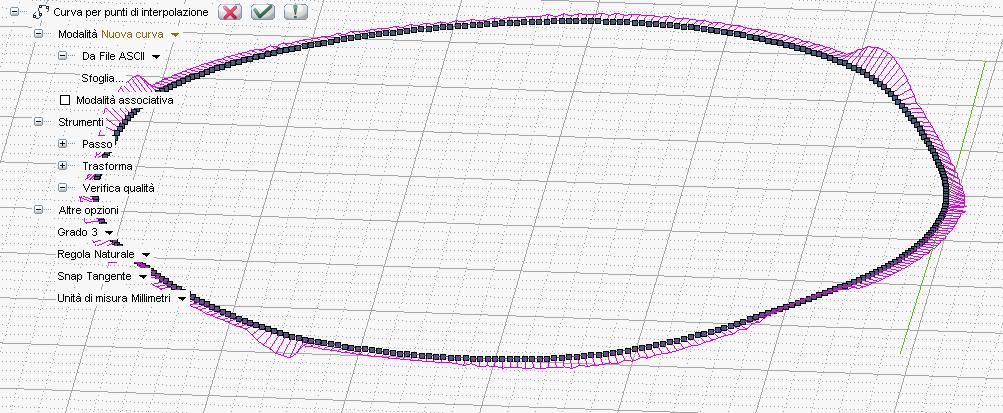

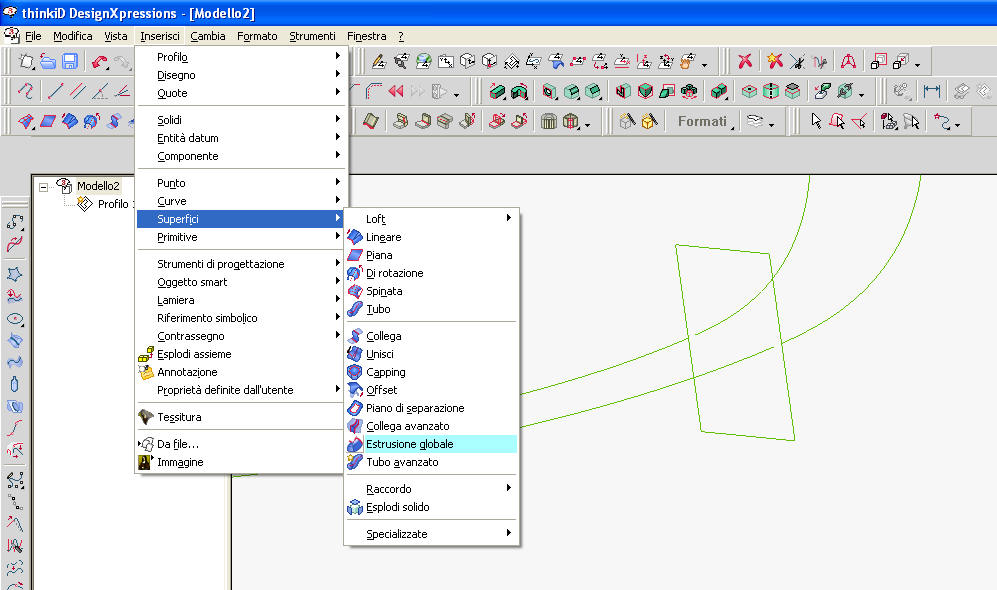

selezionare inserisci | curve | punti interpolazione
Modalità: Nuova Curva
Da file ASCII
selezionare il file
in altre opzioni, impostare
Snap: tangente
Regola: Naturale

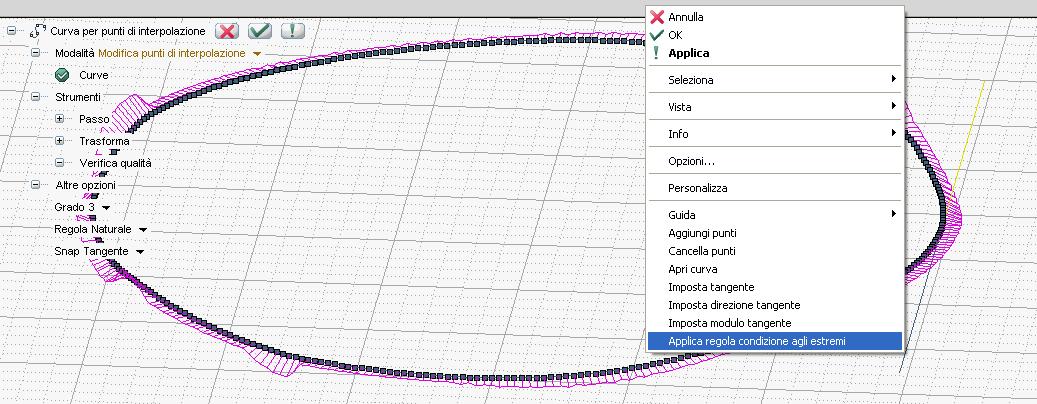

Passare alla modalità Modifica punti di interpolazione
cliccare sulla tangente e poi tasto dx
Applica regola condizione agli estremi
In questo modo la spline diventa ciclica (c'è continuità nelle tangenti)
