Camme a tamburo su Solidworks



modellazione di una nuova camma "da zero" su Solidworks



lanciare Solidworks e creare una nuova parte



su excel,

dopo aver calcolato la camma

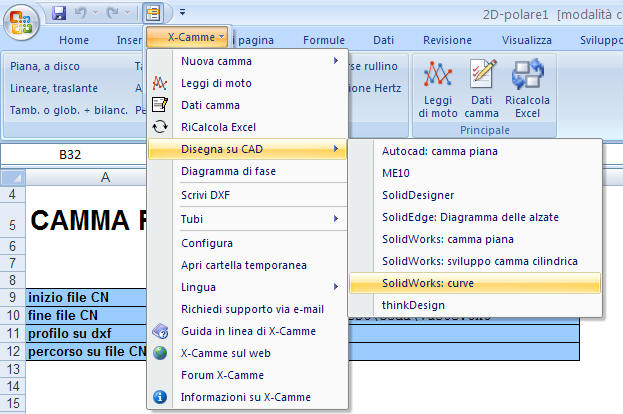

X-Camme | Disegna su CAD | solidworks: curve









in questo caso, il comando genera NUOVE curve sul file di parte solidworks

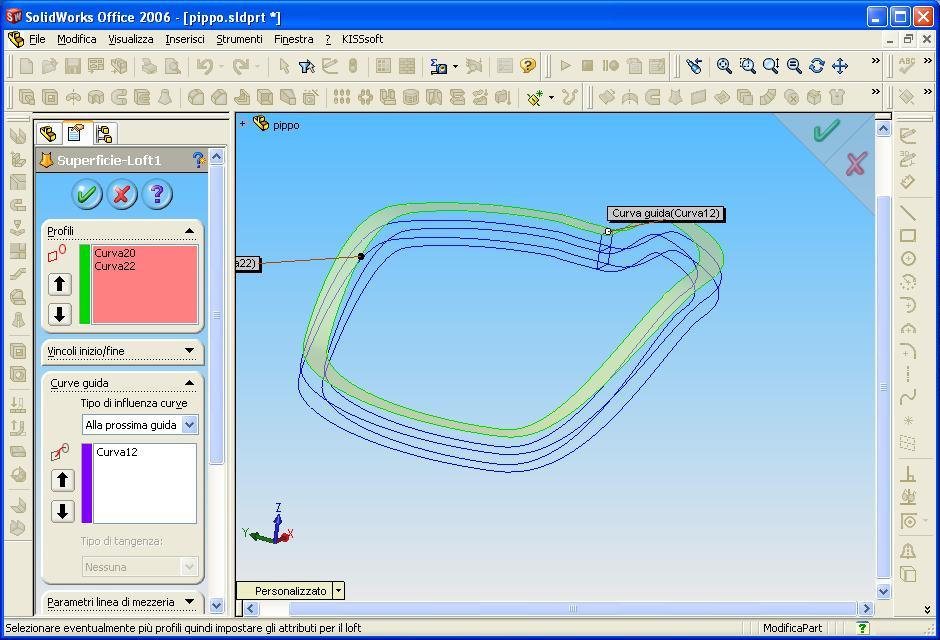

creare le 4 superfici di loft del canale (superiore, inferiore, interna, esterna)

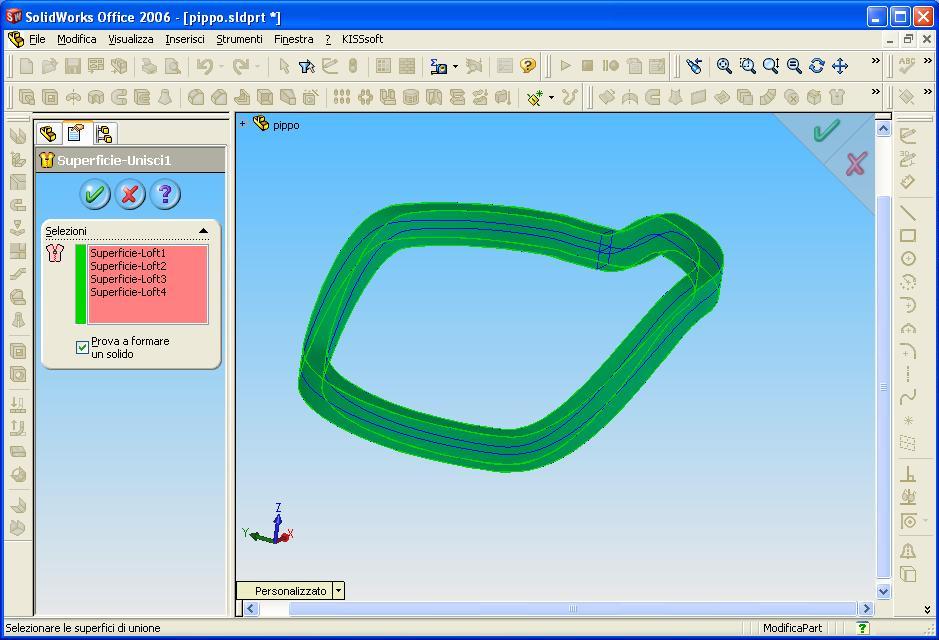

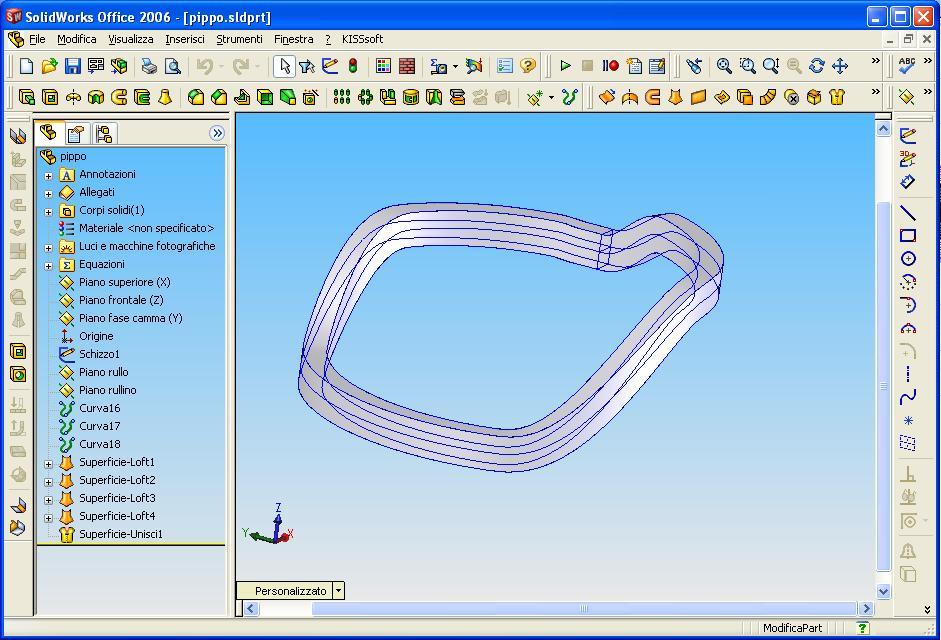

unire le 4 superfici per creare il solido del canale

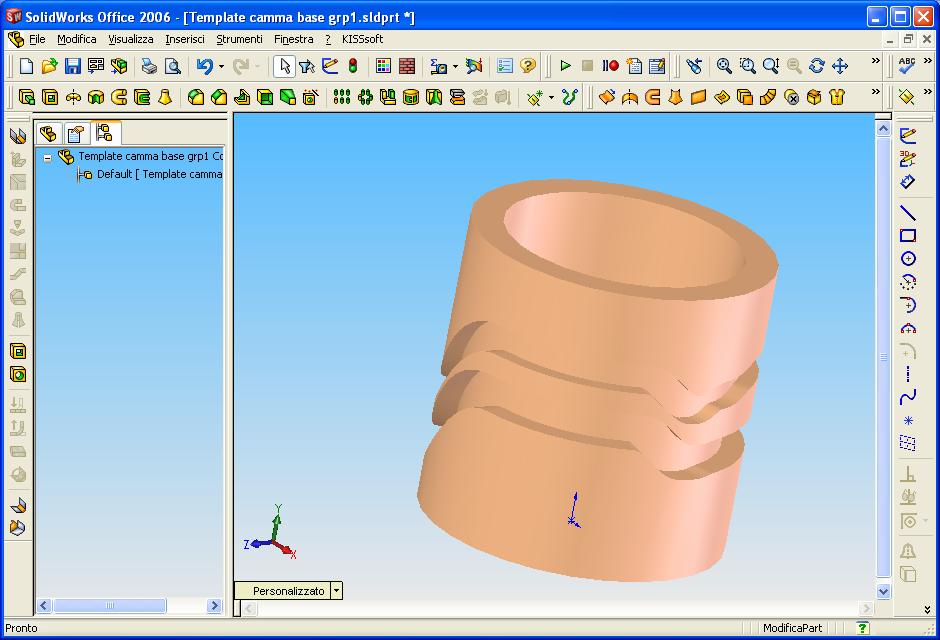

sottrarre il canale al cilindro









per modificare una camma



ricaricare il file di parte su solidworks

ricaricare su excel il file xls che aveva generato le curve



su excel, X-Camme | Disegna su CAD | solidworks: curve



in questo caso il comando RIDEFINISCE le curve esistenti (hanno lo stesso nome del file xls)

basta rigenerare il modello per vedere le modifiche

(potrebbe convenire tenere soppresse tutte le feature mentre excel aggiorna le curve)









tavola su solidworks

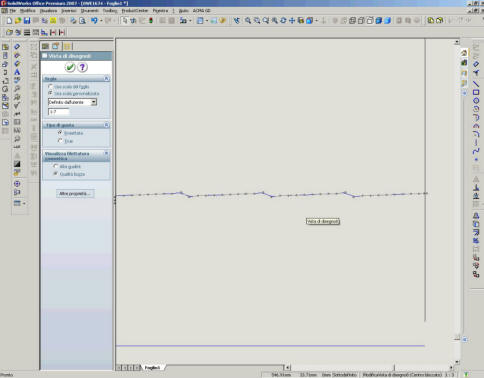

sulla tavola di solidworks, selezionare una vista (se non ce ne sono, creare una vistra vuota da inserisci | viste di disegno | vuota )

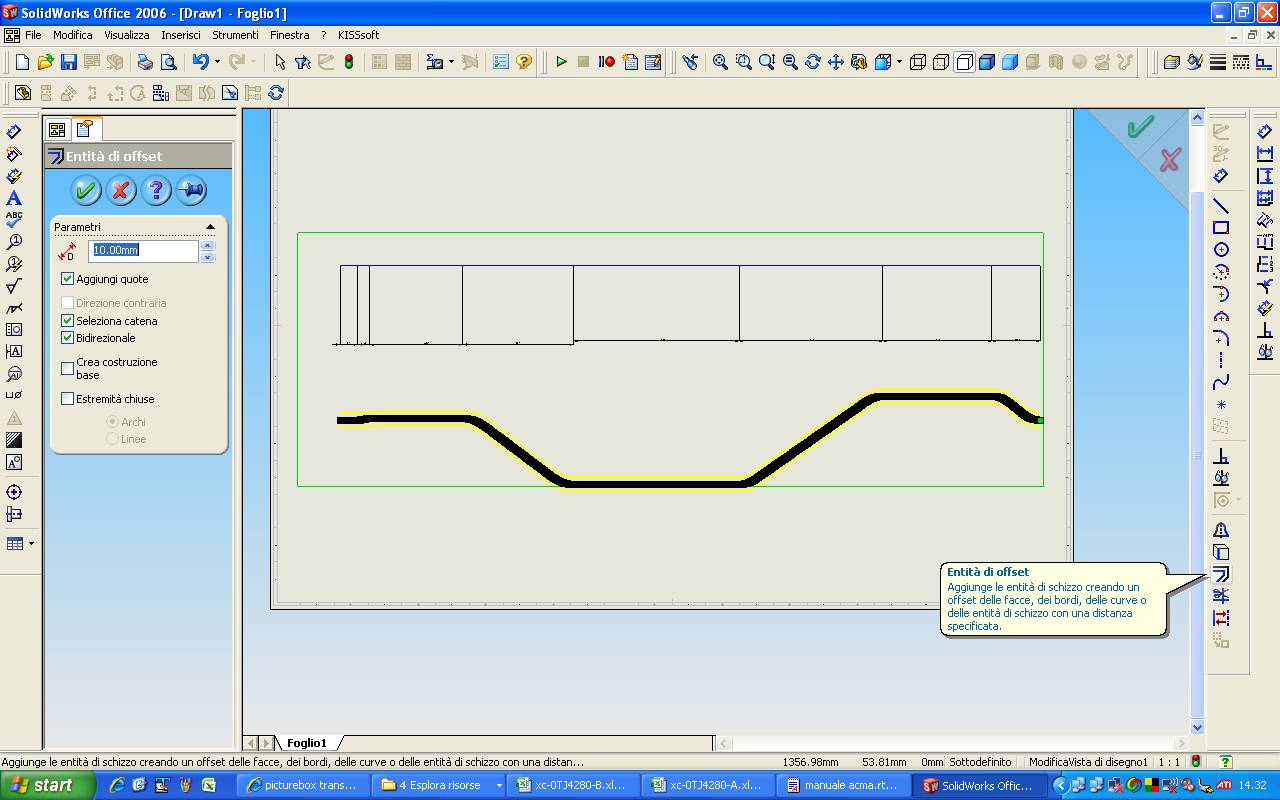

su excel X-Camme | Disegna su CAD | solidworks: sviluppo camma cilindrica



NOTA: il diametro del cilindro su cui è fatto lo sviluppo è indicato dei "dati camma"













le quote sono espresse in gradi (per velocizzare il processo, è possibile non tracciarle)



le spline disegnate sono il profilo primitivo (centro rullino) e reale della pista:

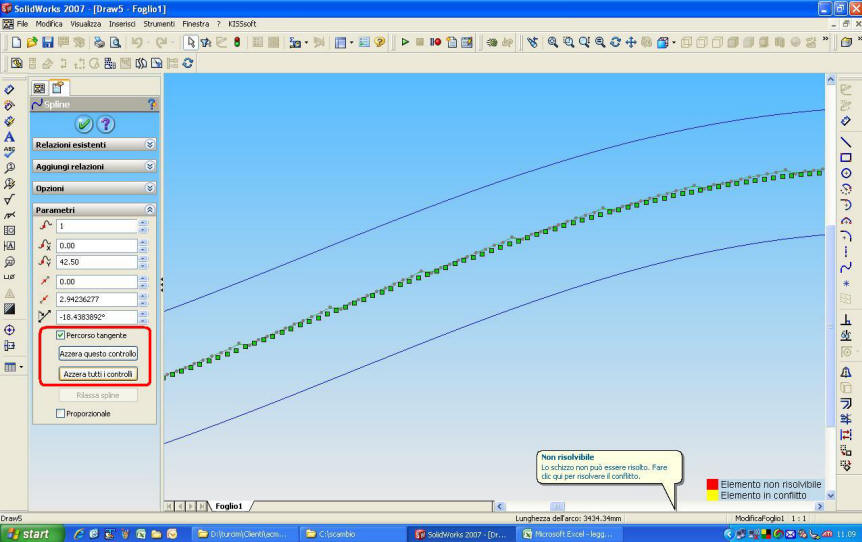

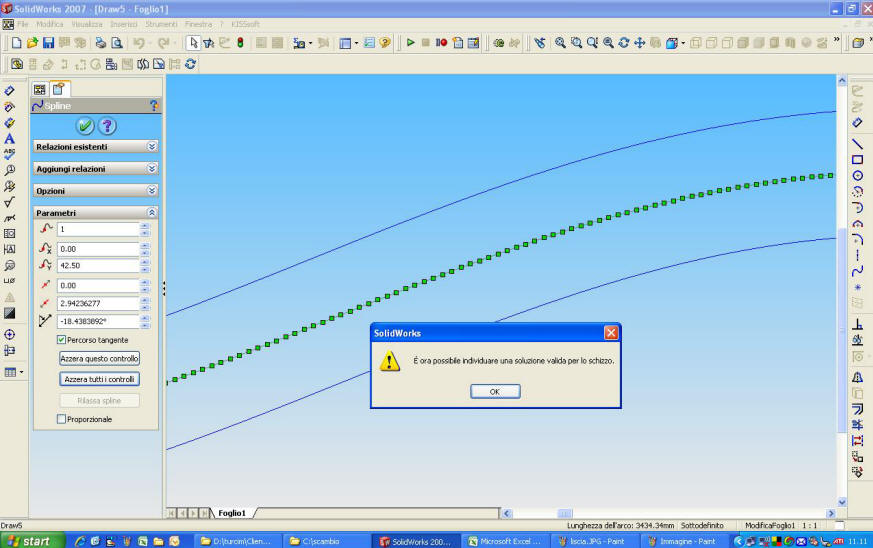

se dovesse comparire la spline "seghettata"





- selezionare la spline

- attivare [x] percorso tangente

- selezionare Azzera tutti i controlli





e la spline torna a posto

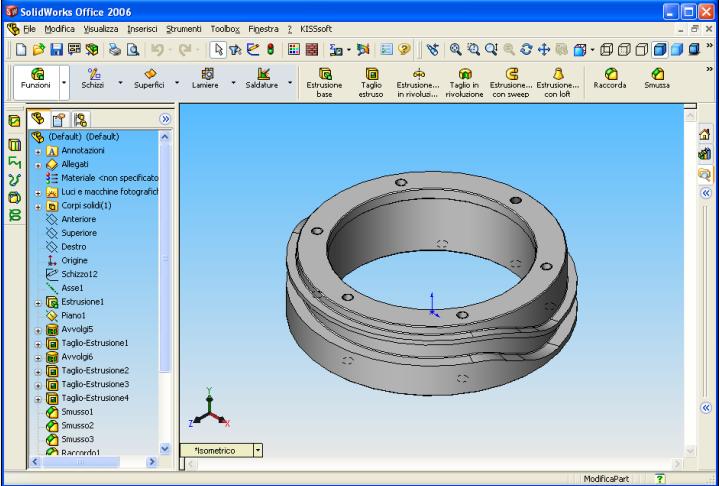

per modellare una camma a due piste simile ad una già esistente



- copiare il file prt della parte solidworks in una nuova cartella (usare solidworks explorer)

- copiare anche i due file xls

- aprire il file prt

- aprire i due files xls

- modificare le leggi di moto, le alzate, le dimensioni delle camme

- ricalcolare le camme su excel

- esportare le curve sul file .prt













---



vecchio metodo manuale





Per disegnare una camma a tamburo su solidworks



estrudere un cilindro

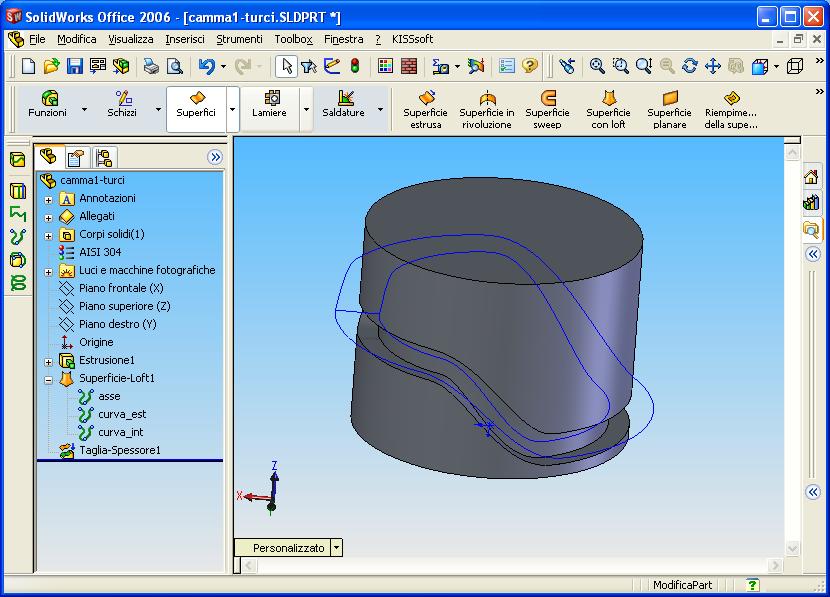

importare le 3 curve generate da x-camme



Selezionare curva per punti di passaggio o curva per punti liberi o curva attraverso punti XYZ (la dicitura dipende dalla versione di solidworks)

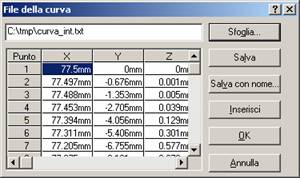

Appare questa finestra

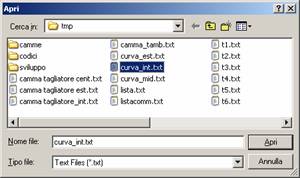

Selezionare Sfoglia e poi indicare il file _curva_asse.txt generato nella stessa directory dei file per la macchina utensile.











e confermare con OK



ripetere l’operazione per tutte le altre due curve _curva_est.txt e _curva_int.txt

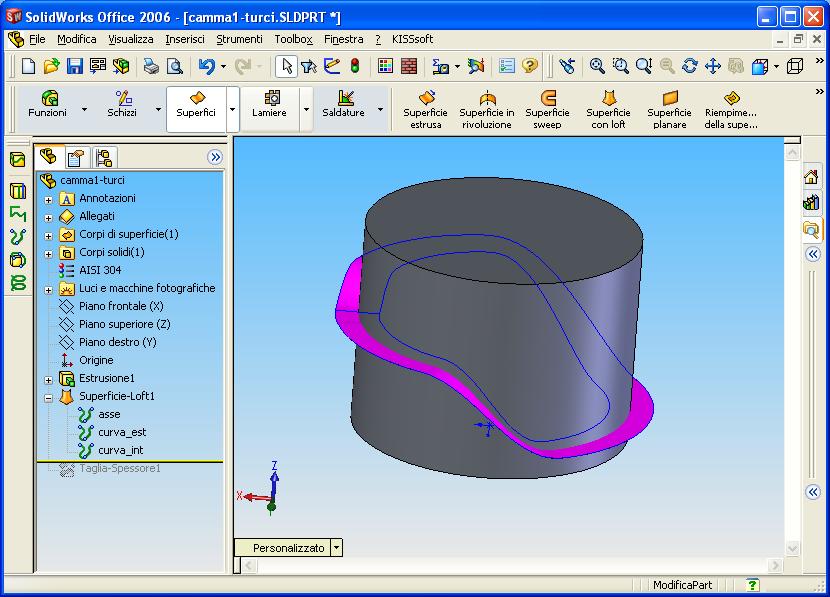

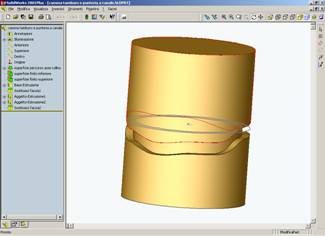

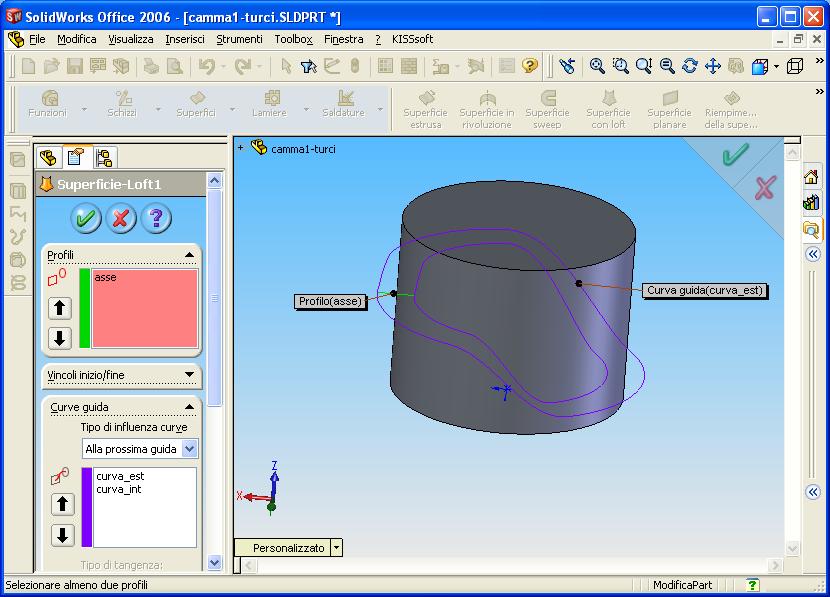

        generare una superficie di loft

NOTA: se si sta facendo un'operazione di modifica feature, fare attenzione alle precisione (n. di decimali) che solidworks dà alle curve. Se la curva precedente aveva al max 1 decimale, solidworks tronca i decimali successivi nella ridefinizione della curva (versione 2006 SP 0.0)

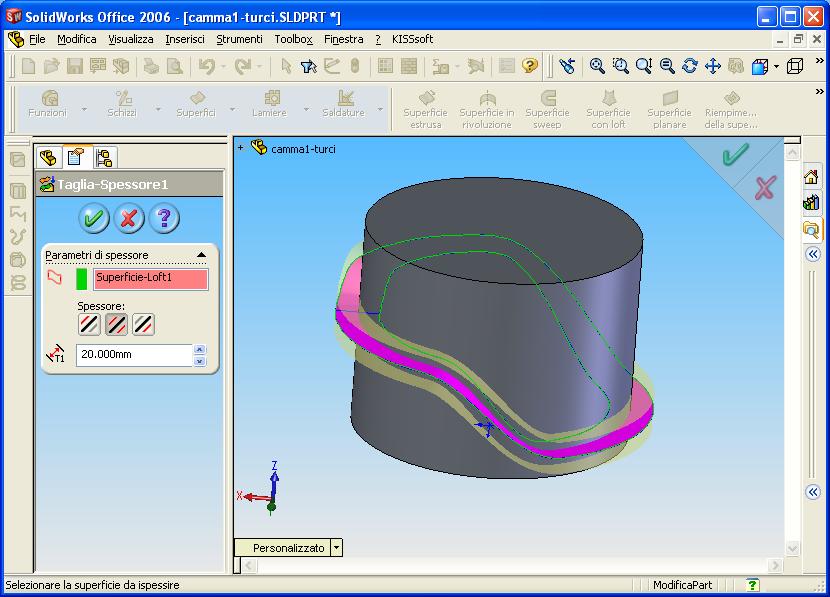

        tagliare il canale col comando taglio inspessito

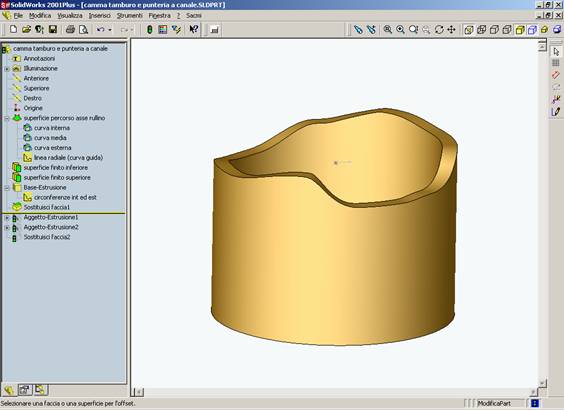

        se invece la camma ha una sola pista, usare il comando taglio estrusione con l'opzione fino a superficie







completare la camma con le altre features (fori, allegerimenti, smussi, ecc.)
