Camme a tamburo su Solidedge









Per disegnare una camma a tamburo con canale  su solidedge



  1. calcolare la camma su due raggi diversi: interno ed esterno (quest'ultimo dev'essere su una raggio maggiore di quello del del cilindro)
    salvare entrambi i file xls con nomi diversi


  2. lanciare Solidedge part

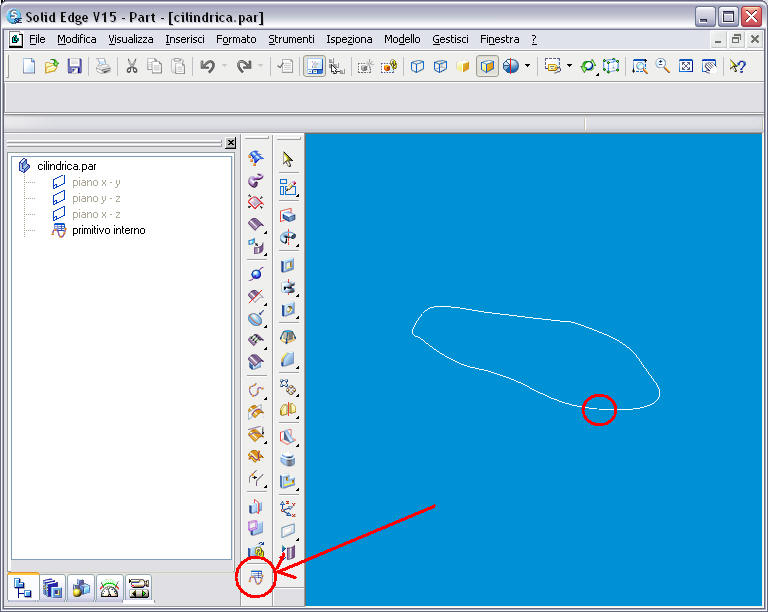

  3. curva per tabella: indicare i 2 file xls -> si ottengono due curve aperte (SolidEdge non accetta curve da excel con punto iniziale e finale coincidenti)
    NON chiudere queste due curve, per il momento

    NOTA: sulla versione 15 questo comando è nella barra Superfici, ma potrebbe essere necessario attivarlo








  4. unire i due profili con una "curva per punti chiave"

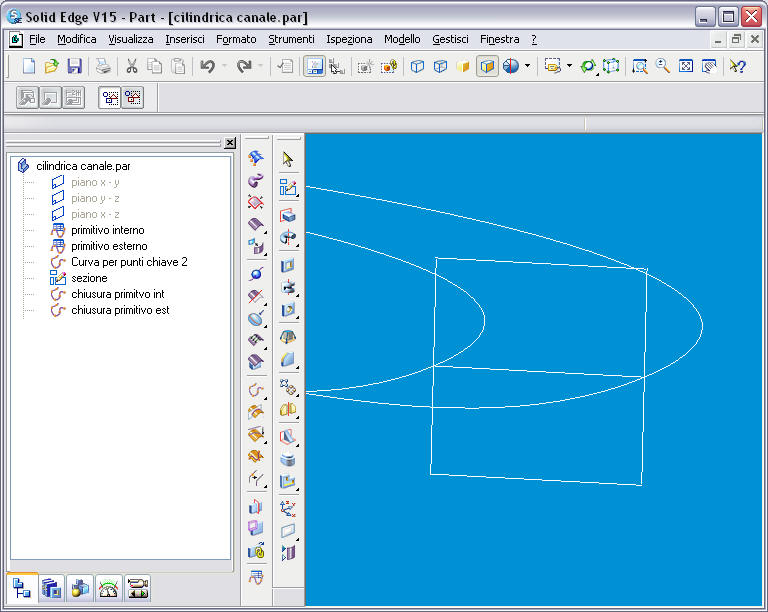

    e poi disegnare uno schizzo rettangolare basandosi sulla curva precedente: l'altezza del rettangolo è il diametro del rullino






  5. chiudere i due profili primitivi agebdo dui parametri della feature "curva per tabella"

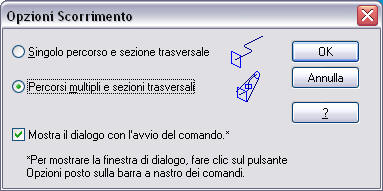

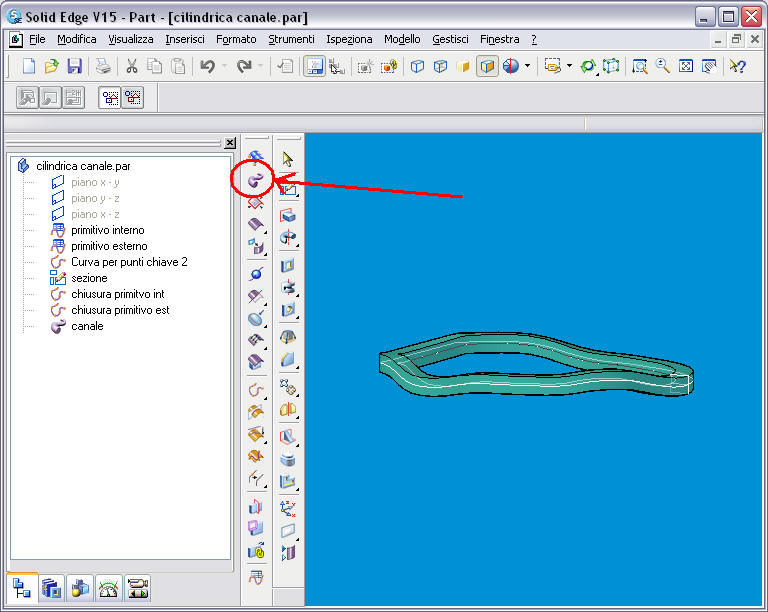

  6. usare "superficie di scorrimento" a percorsi multipli per disegnare il canale







  7. protusione: estrudere il cilindro (il cui diametro è un po' più piccolo del profilo primitivo esterno)

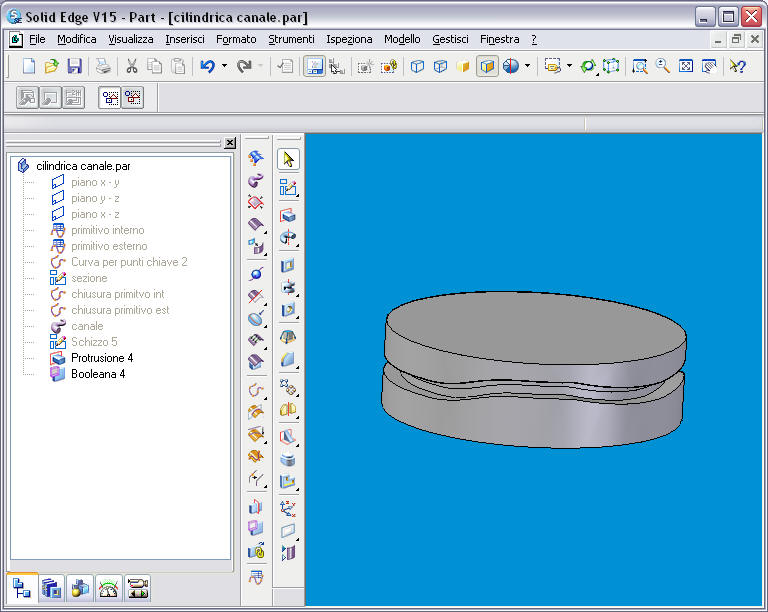

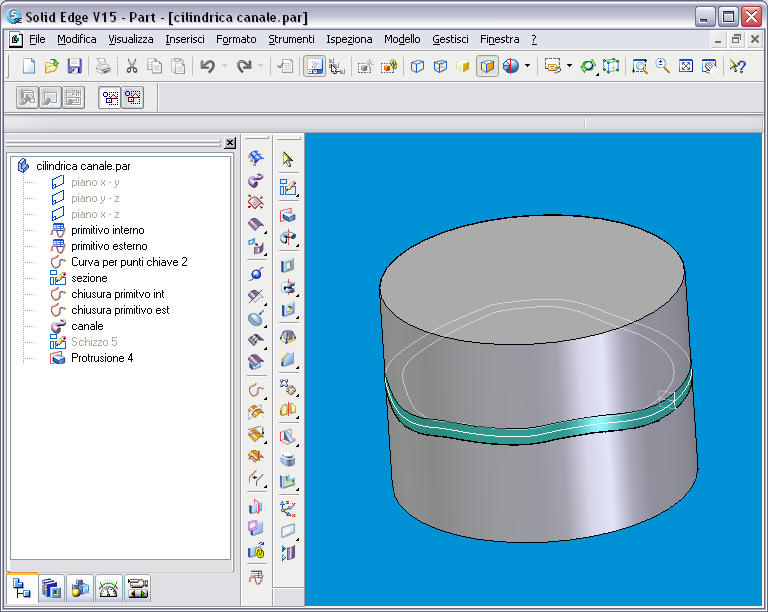

  8. fare una booleana per completare la camma (cilindro - canale) e nascondere tutto il resto












Per disegnare una camma a tamburo con una sola superficie di contatto  su solidedge



  1. calcolare la camma su due raggi diversi: interno ed esterno in modo che l'anello vi sia contenuto
    salvare entrambi i file xls con nomi diversi


  2. passare a Solidedge part


  3. curva per tabella: indicare i 2 file xls -> si ottengono due curve aperte (SoldiEdge non accetta curve da excel con punto iniziale e finale coincidenti)
    NOTA: sulla versione 15 questo comando è nella barra Superfici, ma potrebbe essere necessario attivarlo

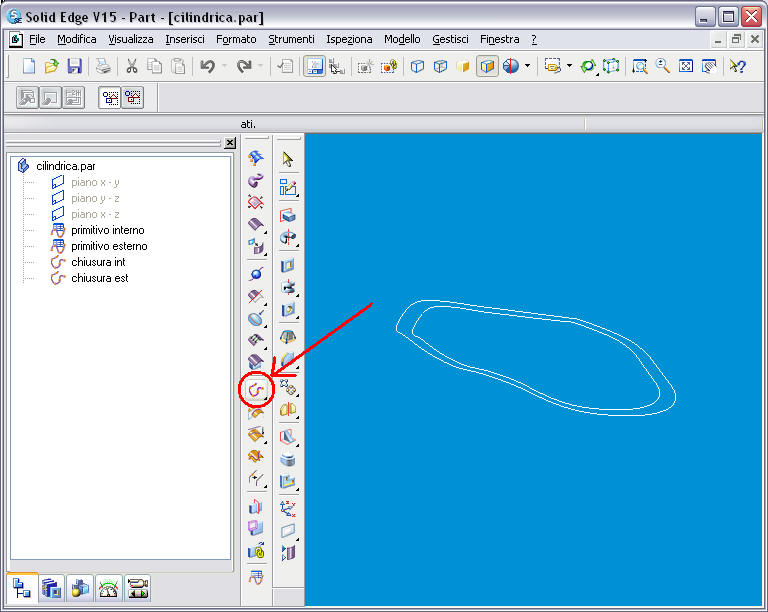

  4. chiudere i due profili primitivi con "curva per punti chiave"






  5. unire i due profili con una "curva per punti chiave"

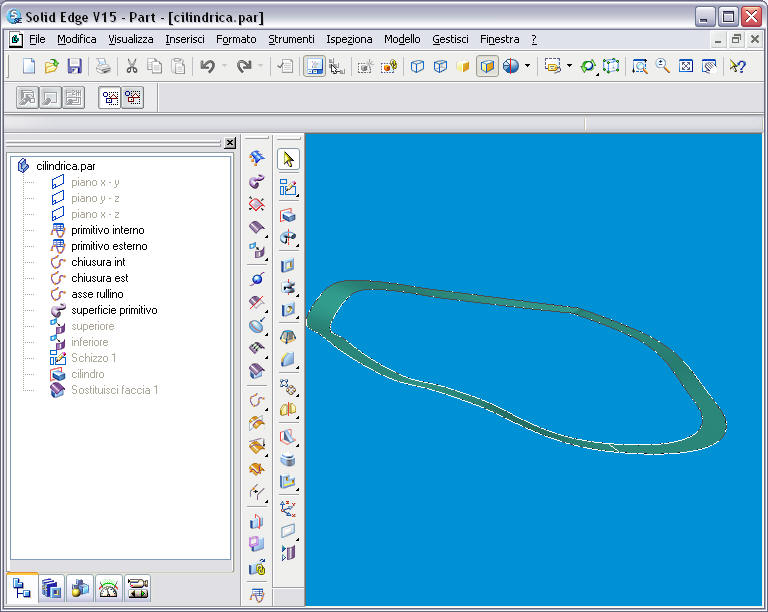

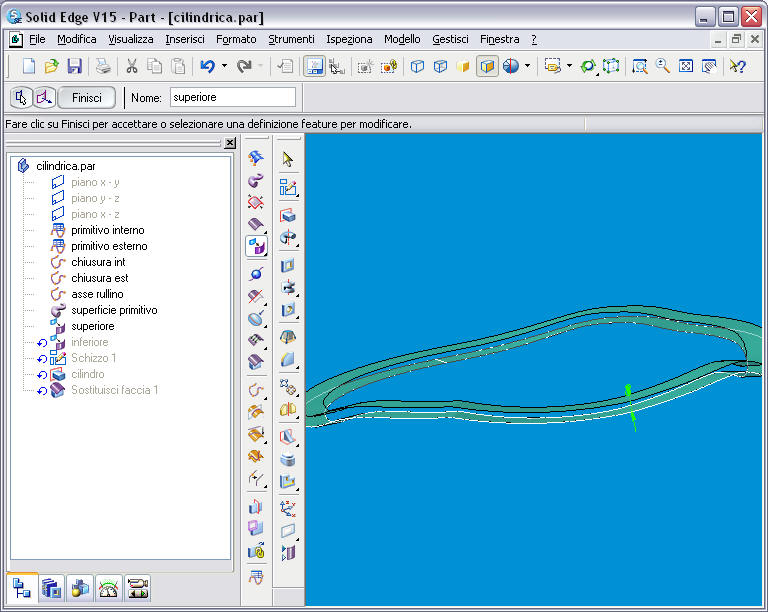

  6. usare "superficie di scorrimento" a percorsi multipli per disegnare la superficie primitiva







  7. usare "superficie di offset" per disegnare la superficie reale

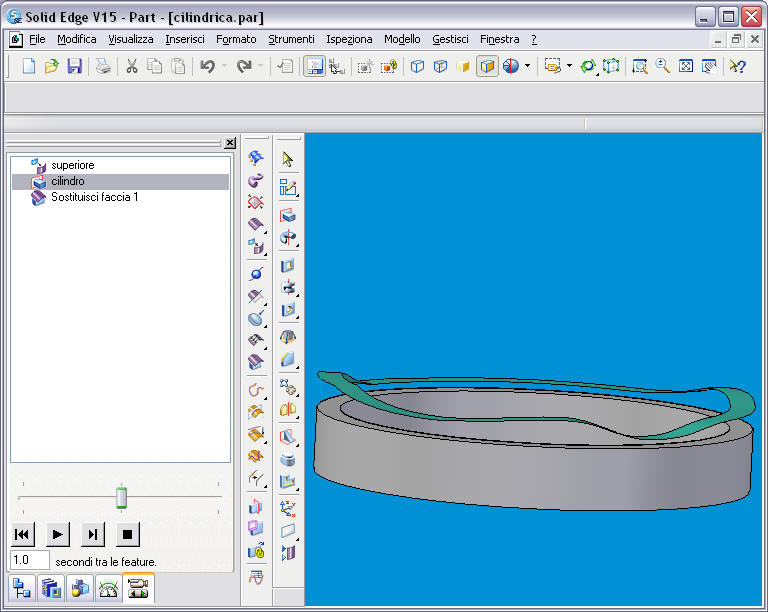

  8. estrudere l'anello (che è più piccolo della superficie)

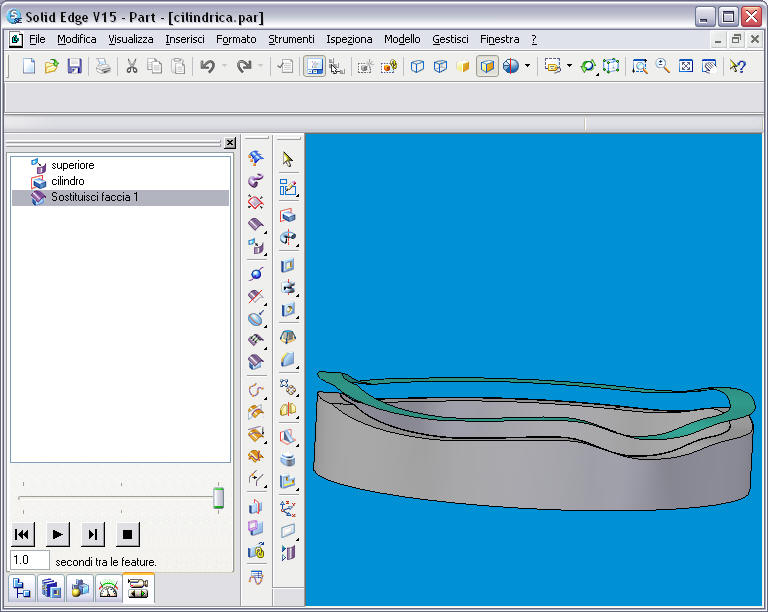

  9. usare "sostituisci faccia" per completare la camma
