Camme piane su UNIGRAPHICS





Per disegnare una camma piana su UG



in Applications | Modeling

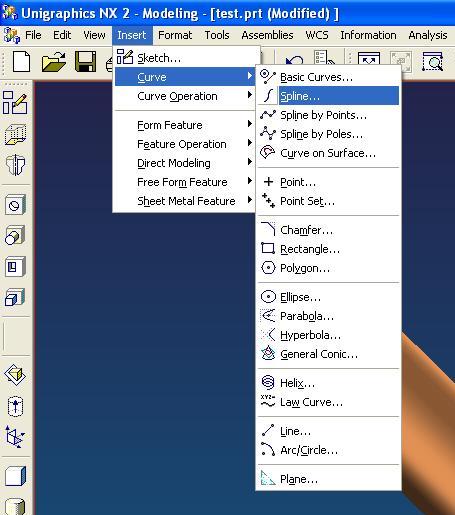

Selezionare Insert | Curve | Spline













Compare la seguente finestra





Selezionare Through Points

per disegnare una spline per punti di passaggio, che passa cioè esattamente per ogni punto definito nel file





In questa successiva finestra







selezionare queste due opzioni



(*) Segmenti multipli

[x] curva chiusa, se nel file non c’è l’ultimo punto = primo punto, altrimenti lasciare curva aperta



e poi Points from File

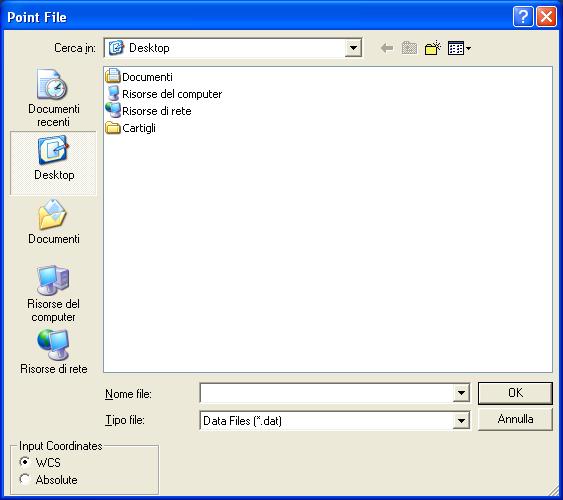

Appare la solita finestra di selezione file: indicare camma_piana_UG.dat







 Viene disegnata la spline del profilo primitivo.

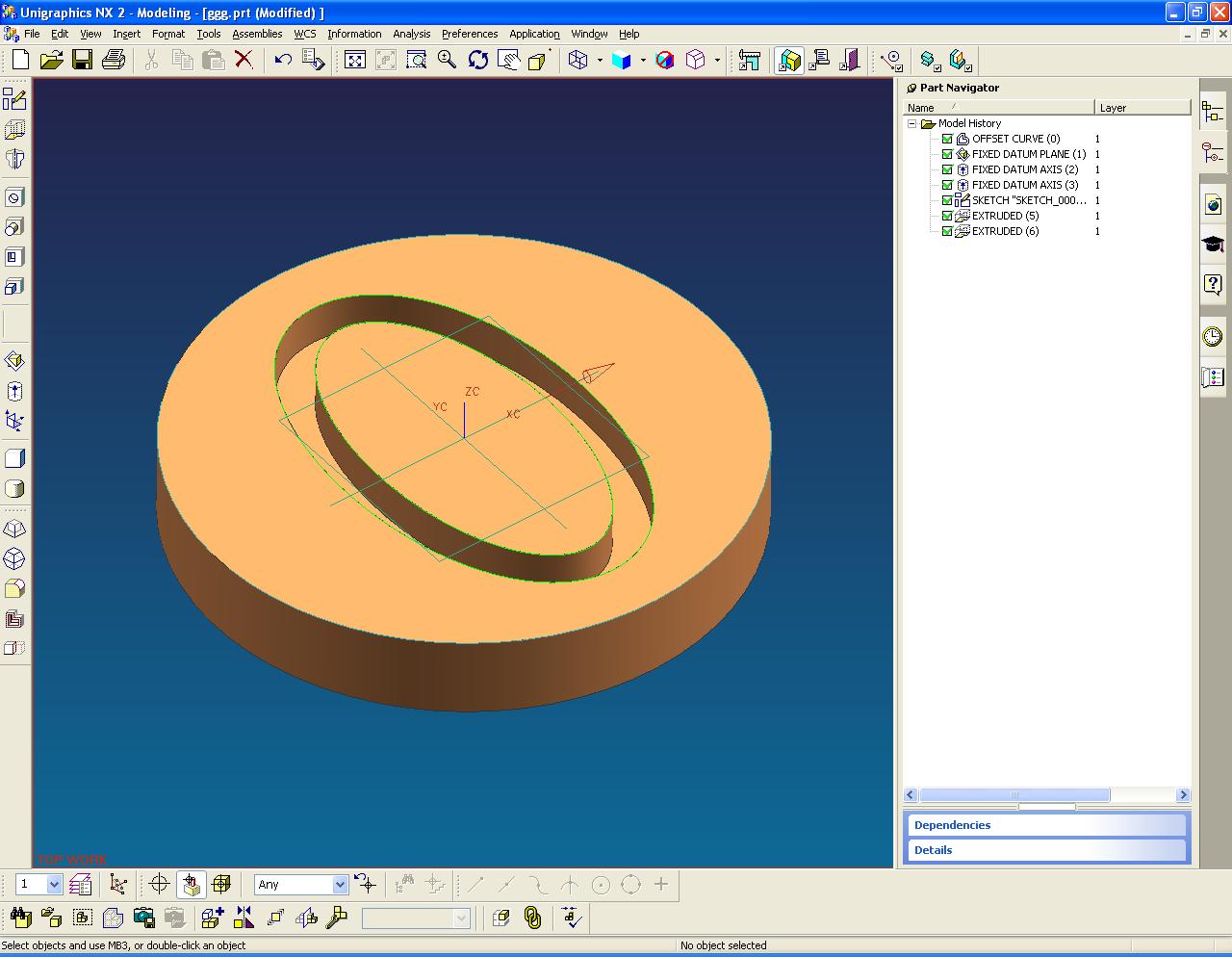

Per completare la camma piana con canale

procedere con



- offset della curva primitiva

- estrusione del disco

- estrusione del canale da sottrarre al disco
