Camma
piana su Solidworks
Per disegnare una camma piana su solidworks
ci sono due metodi
- automatico: genera una camma piana con una sola pista
- manuale: utilizza le spline per file di punti

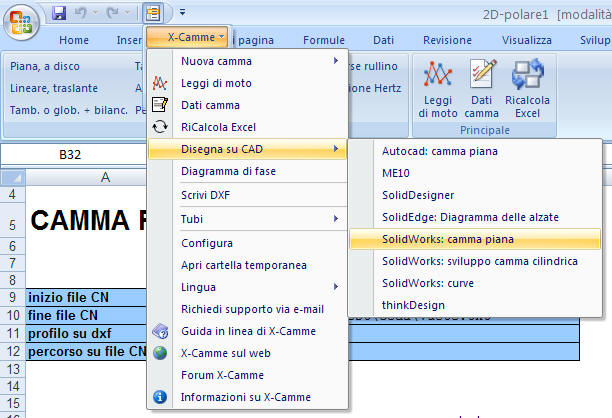

Selezionare dal menu X-Camme di Excel Disegna su CAD | Solidworks: camma piana

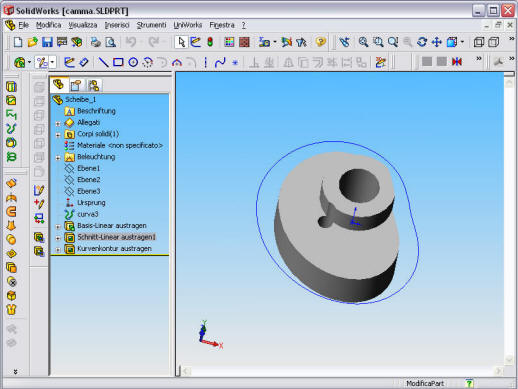

verrà creato un nuovo file di parte di Solidworks con la camma
Dopo aver calcolato la camma su excel con X-Camme,
su solidoworks, selezionare curva per punti di passaggio o curva per punti liberi o curva attraverso punti XYZ (la dicitura dipende dalla versione di solidworks)

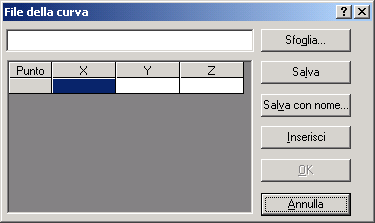

Appare la finestra

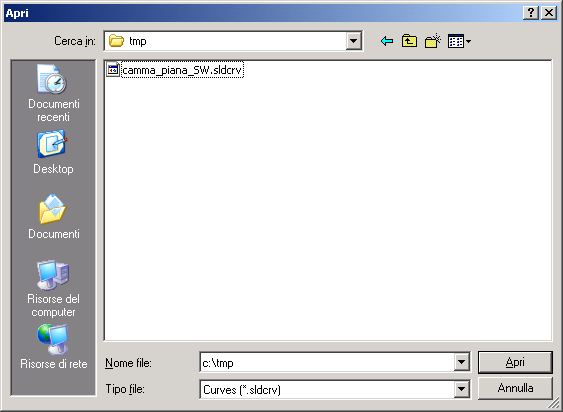

Selezionare Sfoglia e poi indicare il file camma_piana_SW.sldcrv, generato nella stessa directory dei file per la macchina utensile.
La spline generata è sempre relativa al profilo primitivo (centro del rullino).
E’ possibile inserirla in uno schizzo col
comando
converti entità per estruderla con la
funzione sottile di spessore uguale al diametro del rullino.
oppure si può inserire in uno schizzo
direttamente il profilo reale col comando
entità di offset
