Camme piane su SolidEdge



camma piana con canale


1. calcolare la camma su excel


2. passare a solidedge part

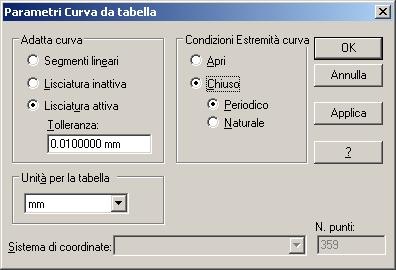

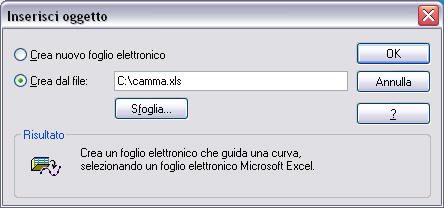

3. curva per tabella:  indicare il file xls -> si ottiene una curva aperta (SoldiEdge non accetta curve da excel con punto iniziale e finale coincidenti)




4. chiudere la curva

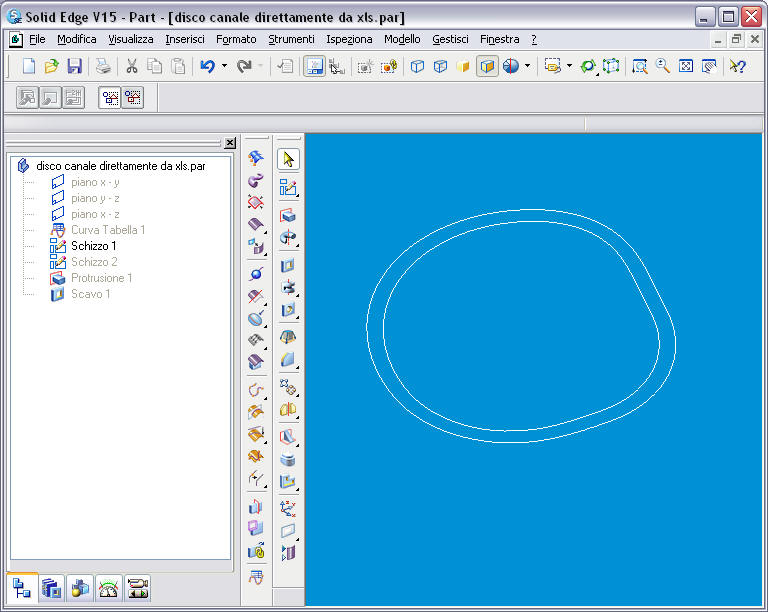

5. creare un nuovo schizzo

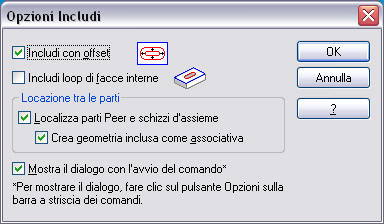

   includere la curva con offset = raggio rullino
   ripetere l'operazione in entrambe le direzioni



   se necessario, chiudere le curve con un segmento
   questi sistema per chiudere le curve permette di avere un riferimento sulla fase iniziale della camma ma non dą continuita' C2 alla curva, che risulta spigolosa

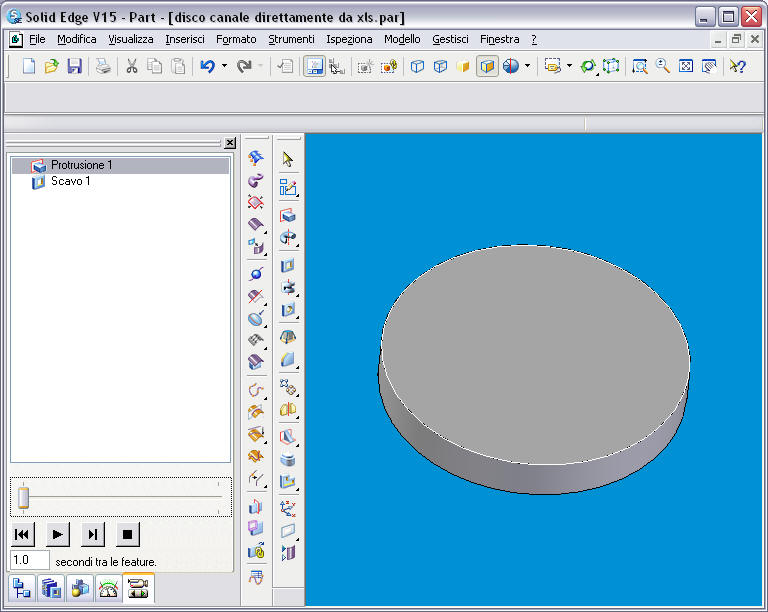

6. protusione per creare il cilindro

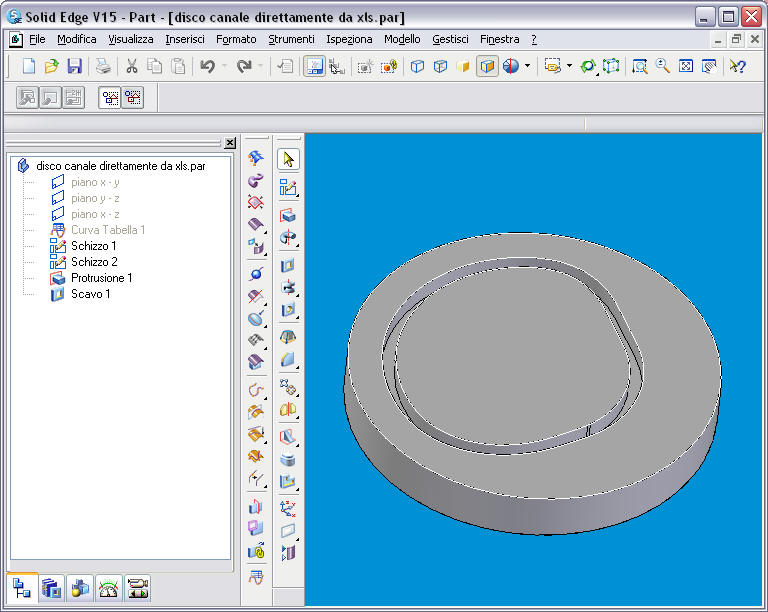

7. scavo per creare il canale






---



camma piana con una sola superficie di contatto



1. calcolare la camma su excel


2. passare a solidedge part


3. curva per tabella: indicare il file xls -> si ottiene una curva aperta (SoldiEdge non accetta curve da excel con punto iniziale e finale coincidenti)


4. creare un nuovo schizzo
   includere la curva con offset = raggio rullino verso l'interno



   poi chiudere le curve e cancellare quella pił esterna

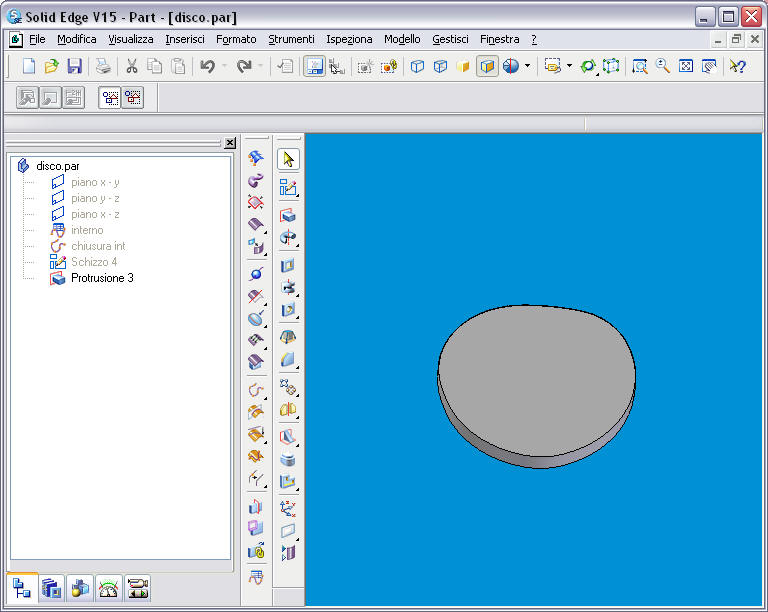

5. protusione: piano della curva
