Camme piane su CoCreate ME10 (OSD Drafting)

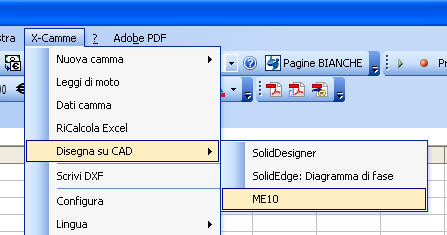

Per il cad bidimensionale ME10, è disponibile il comando diretto Disegna su CAD | ME10

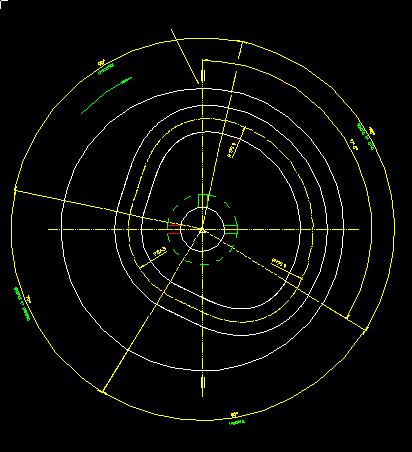

Il profilo generato è il percorso del rullino, comprese le due piste ottenute con un offset del profilo primitivo pari al raggio del rullino, gli assi della camma e la posizione del fulcro per camme a bilanciere













se si preferisce caricare su me10 il dxf generato da x-camme, accertarsi che siano impostate le opzioni

CustomUnits ON
Units mm
UnitsScale 1.0

nel file di configurazione del convertitore dxf DXFDWG.con
